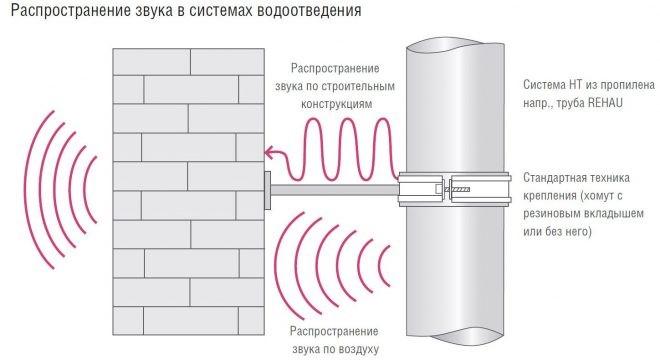

После чтения различных форумов, понял, что ключевое инженерное решение в области бесшумности труб - увеличение толщины стенки и увеличение плотности (массивности) материала. Тут действует принцип как со стенами: чем менее вибрирует конструкция и больше масса, тем меньше шума распространяет эта конструкция. Так кирпичная стена изолирует звуки всегда лучше, чем пенобетон той же толщины. А вообще, источники шума внутренней канализации показаны на этом рисунке.
В итоге чтения профильных форумов, понял, что есть три вида канализационных труб.
1. Трубы “обычные пластиковые”. Ну собственно, это то, что застройщики (не только наша Парк-Пресня) ставят в массовую застройку. Они не являются темой данной статьи. Однако для ориентира по дальнейшему тексту замечу, что толщина стенок обычной, серой канализации составляет 2,3 - 2,7 мм, а плотность - 0,95-1,0 г/см3.
2. Трубы “как-бы бесшумные”. Это серии Uponor Decibel и Rehau RAUPIANO Plus. Почему “как-бы”? У Rehau бесшумными можно считать только прямые трубы, где толщина стенок достигает 3,9 мм, плотность 1,9 г/см3. А вот отводы и крестовины в бесшумной серии Rehau - обычные, без утолщения (2,7 мм). Соответственно, крестовины являются хорошими проводниками звука.
С этим связаны и многочисленные отзывы: “поставил Rehau, но ожидаемого эффекта не получил. Стало тише, но все равно слышно”.
Еще важный момент. Какие бы маркетинговые названия не давали на ценниках, важно, что написано в документации производителя. В документах Rehau нет заявленного уровня шумоизоляции. В каталоге есть графики испытаний по шуму, что хорошо. Но отсутствие такой информации как части спецификации (а по сути - гарантированного юридического обязательства) - плохо.
3. Бесшумная канализация. Я так понял, из доступных в Москве есть две серии, Ostendorf Skolan и Wavin Asto. Вторая редкая, но очень качественная. Толщина стенок 4,0 мм, плотность материала 1,9 г/см3.
А вот Ostendorf Skolan широко распространена в Москве, и продается даже в сетях типа “Петровича” или “Все инструменты”. Ее я и выбрал, и на ней остановлюсь подробнее.

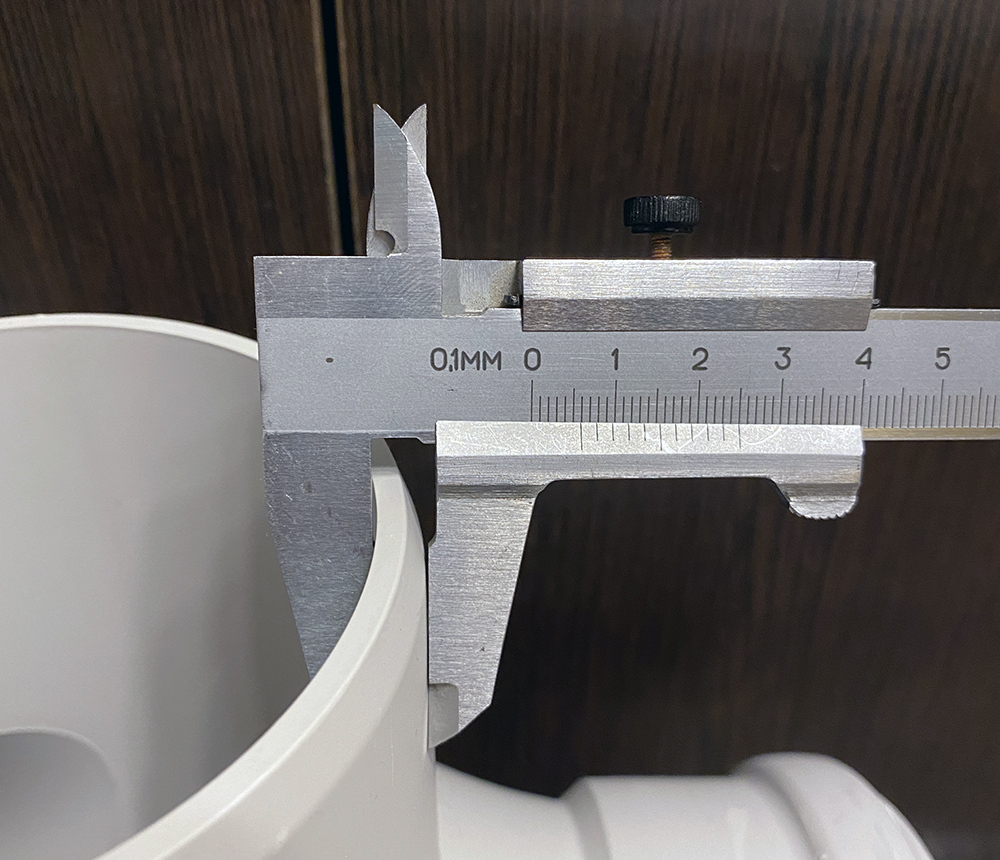

Во-первых, она имеет толщину стенок 5,3-6,0 мм. Вот ниже на фотографии привожу пруф :) На вес - очень тяжелая. По документации, плотность материала - 1,6 г/см3.
Во-вторых, такой толщины сделаны все комплектующие: трубы, крестовины, отводы. У производителя даже нет труб 50 мм (при такой толщине они окажутся слишком тонкими внутри), поэтому отводы имеют диаметр 58 мм.

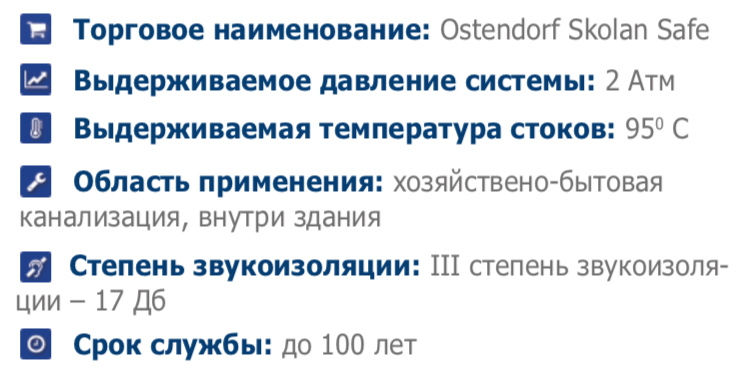

В-третьих, в каталоге Ostendorf заявлено, что они снижают уровень шума до 17 Дб. Для сравнения, на первой скорости бризер Тион имеет уровень шума 33 Дб, на второй 38 Дб, на четвертой 52 Дб.
В четвертых, эти трубы выдерживают постоянную температуру в 95 гр. То есть в них можно сливать кипяток совершенно безболезненно. Те же Rehau тоже выдерживают 95 гр., но в документации указано - кратковременно.
В пятых, Skolan рассчитана на 2 атмосферы давления. Это означает, что в случае засора потекут гарантировано не мои трубы (соседи по секции, заранее простите за цинизм этой фразы).

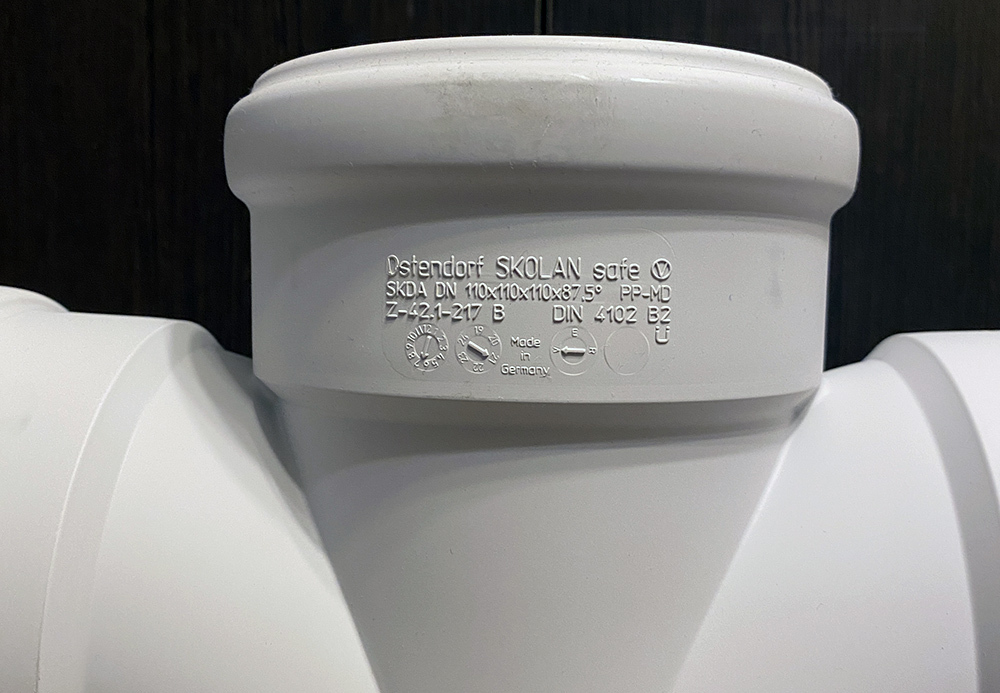

В шестых, делают только в Германии, что является определенной гарантией качества.

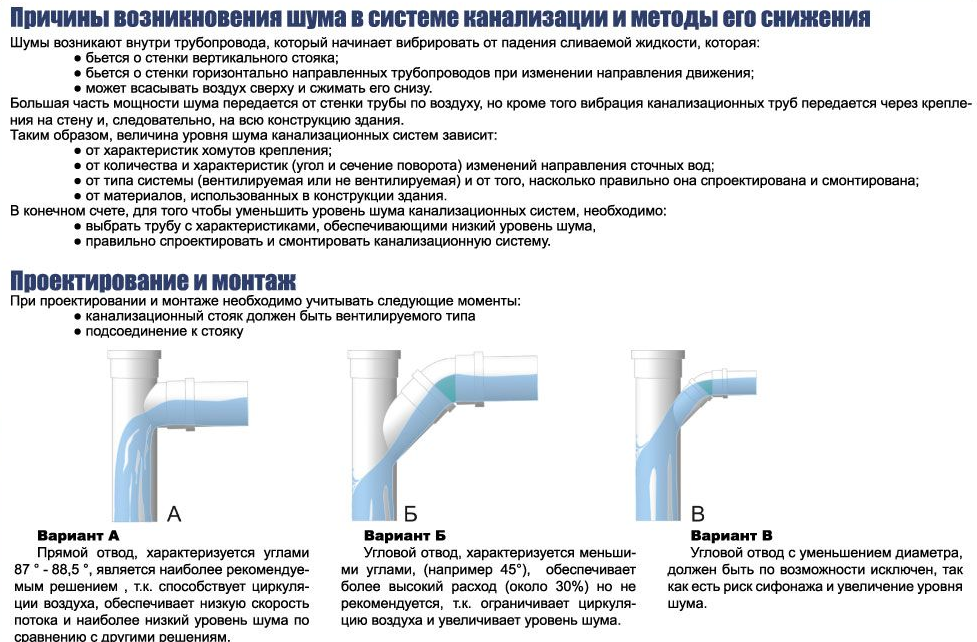

Думаю, достаточно. Остальное уже менее важно. С выбором определились, перейдем к следующему вопросу. Какую крестовину ставить? У нас застройщик сделал 45 гр., но производители канализаций это не одобряют и рекомендуют 87 гр. Долго расписывать не буду, вот этот рисунок поясняет причины.
Еще один непривычный элемент шумоизоляции - хомуты крепления труб. Да-да, они тоже бывают бесшумные. К сожалению, я так и не понял, как это достигается конструктивно, полагаю, подбором жесткости и материала резинового вкладыша. В выбранным мною хомутах он является двухкомпонентным, то есть состоит из резинок из двух разных материалов. Вот он по ссылке.
В документации заявлено:
- шумопоглощающий вкладыш согласно DIN 4109
- шумопоглощение согласно ISO 3822-1 до 23 дБ(А)
Сложно сказать, как это проверить, но поскольку у меня базовая задача убрать шумы, лучше выбирать тех, где снижение шума заявлено производителем в цифрах, чем того, у кого не заявлено. :) Вот эти хомуты уже на трубе.
Важный момент. Поскольку труба очень тяжелая, плюс на ней около 3 кг шумоизоляции, мы заменили два хомута от застройщика на три хомута Warlaven для большей надежности.
Несмотря на меры по шумоизоляции, которые обеспечиваются инженерными способами, я предпочитаю перестраховываться, и еще больше усилить эффект тишины (для меня это одна из приоритетных ценностей в жилье). Поэтому задался вопросом, как шумоизолировать стояк дополнительно.
В узких кругах строительных форумов известен человек с ником Technik-san. Я начал следить за его постами еще лет 12 назад, и его мнение для меня является безусловным авторитетом. Все его мнения инженерно обоснованы, опираются на гайды производителей и его собственный опыт. Всё как я люблю.
В одном из постов в 2018 году он рассказал, как делает шумоизоляцию на своих объектах. Я не стал дальше копать тему, а просто взял его рецепт для повторения.
- Первым слоем приклеить виброизоляцию STP Aero Plus. Клеить в стык, без нахлестов.
- Вторым слоем клеить звукоизоляцию STP Greenflex 6, тоже встык без нахлестов.
- Всё обернуть плотно алюминиевым скотчем, используемым в монтаже вентиляции.
- Тройники и ревизию тоже обернуть из кусочков в два слоя, насколько получится.
В итоге, вот что получилось.

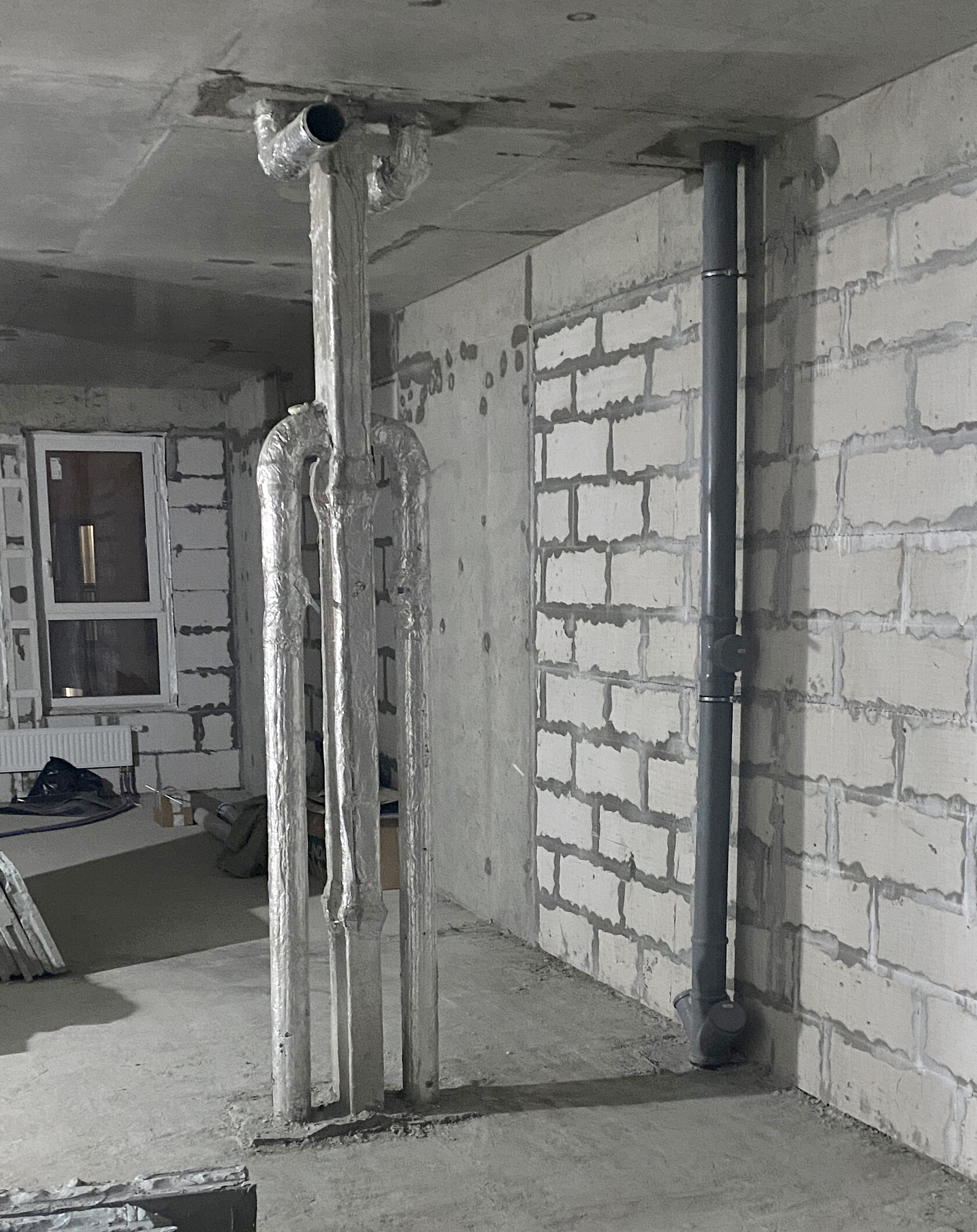

Вот так было от застройщика.

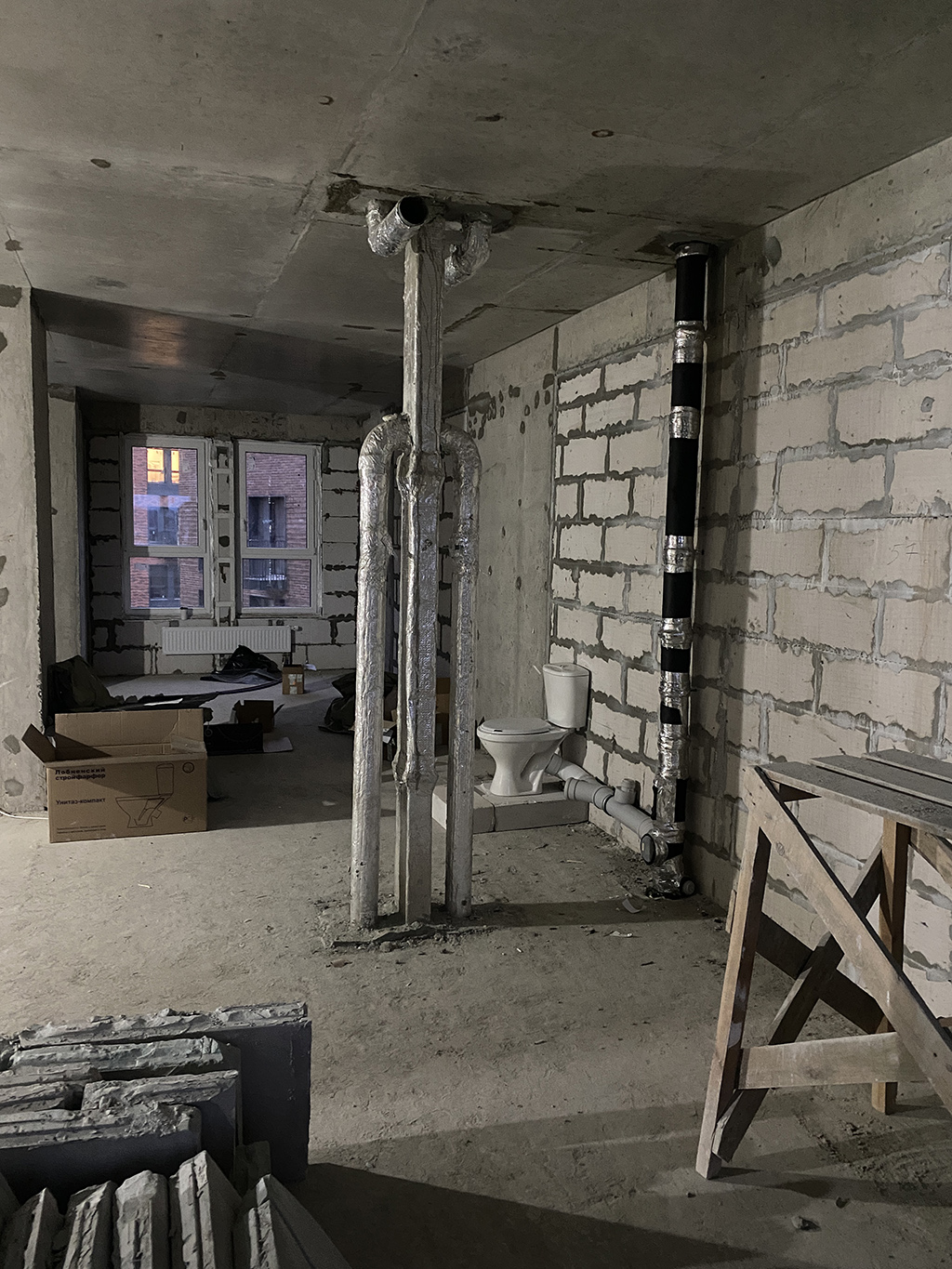

И вот так выглядит стояк уже в шумоизоляции.
И самый последний момент. Не забудьте поставить компенсационный фитинг. Если он будет стоять, то ремонт или замена стояка не потребует обращения к соседями, все можно будет делать только в своей квартире. Если не поставить его - то придется пилить стояк.
Ну и наконец - впечатления. Добиться тишины, как при использовании чугунной канализации, не удалось. Полностью звук не ушел и звук сливаемой воды все-равно слышен. Примерно с 3-4 шагов. Но уже слышно не с другого конца квартиры. :) Также звук сместился в область низких частот, перестал быть звонким. Полагаю, что после того, как будет закрыт в сантехшкаф и замурован в плитку, будет гораздо тише.
